生物質鍋爐布袋除塵器的設計結構相對復雜且精密，旨在去除煙氣中的粉塵和有害氣體，保護環境和人類健康。生物質鍋爐布袋除塵器設計結構主要包括以下幾個部分：
一、除塵器箱體

核心部分：除塵器箱體是整個除塵器的核心，由多個箱體組成，每個箱體均配備了數量的布袋和骨架。
功能：過濾和收集煙氣中的粉塵，確保煙氣的清潔。
特點：箱體設計需考慮密封性、耐壓性和耐受腐蝕性，以確保在惡劣的工作環境下穩定運行。

二、布袋與骨架

布袋：選用耐受高溫、耐受腐蝕、易清洗的濾料制成，如PPS除塵濾料，能夠處理煙氣溫度高達250℃。布袋的設計需考慮過濾面積、過濾風速和清灰方式，以確保除塵效率和使用壽命。
骨架：采用圓形設計，以減少濾袋與骨架之間的摩擦，延長濾袋壽命。同時，骨架的材質需耐受腐蝕、耐磨損，以應對惡劣的工作環境。

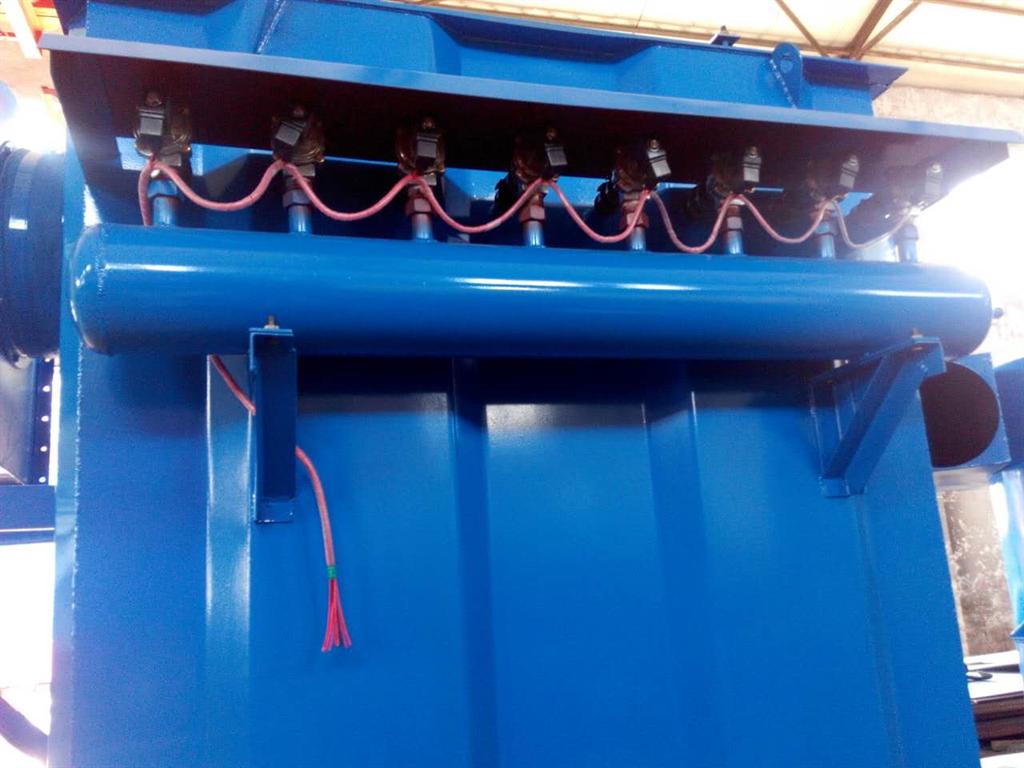

三、脈沖閥與氣缸

脈沖閥：接收PLC控制柜的信號后啟動，控制壓縮空氣噴入濾袋進行清灰。
氣缸：與脈沖閥配合，實現自動對布袋進行清灰的過程。
特點：自動化程度高，性能穩定，能夠控制清灰的力度和頻率。

四、PLC控制柜

功能：對整個除塵器系統進行自動化控制，包括清灰、卸灰、報警等功能。
特點：具備差壓及定時清灰控制方式，并設有壓力、溫度、料位、濾袋檢漏等檢測報警功能。

五、卸灰閥

功能：用于排放收集到的粉塵，防止粉塵再次被吸入除塵器內部。
特點：設計需考慮密封性和排放效率，確保粉塵不會泄漏到環境中。

六、噴吹組合

功能：通過壓縮空氣將粉塵從布袋中吹落，達到清灰的目的。
特點：設計需控制壓縮空氣的壓力和流量，確保噴吹效果和穩定性。

七、其他輔助設備

旁路煙道：在除塵器故障或需要維護時，煙氣可通過旁路煙道直接排放。
閥門：控制煙氣的流向和流量。
平臺扶梯：便于操作和維護人員進入除塵器內部進行檢查和維修。
保護裝置：如自動噴水降溫系統、阻火器等，確保除塵器的安全運行。

綜上所述，生物質鍋爐布袋除塵器的設計結構是一個集過濾、清灰、排放、控制于一體的復雜系統。各部件之間緊密配合，協同工作，以實現穩定、可靠的除塵效果。在實際應用中，應根據具體的工況和要求進行設計和選型，以確保除塵器的長期穩定運行和除塵效率。
