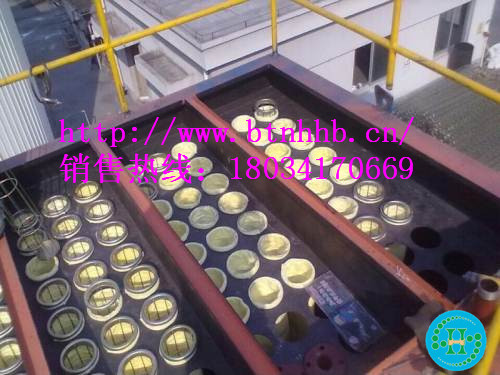

脈沖袋式除塵器的箱體一般分為濾袋室和潔凈室兩部分，兩室由花板隔開。在箱體設計中主要是確定好壁板和花板，壁板的設計需要進行詳細的結構計算，花板設計除了參考同類產品外基本是憑設計者的經驗?；ò迨侵搁_有大小相同安裝濾袋孔的鋼隔板。在花板設計中主要是布置除塵器布袋花板孔的距離，該間距與袋徑、袋長、粉塵性質、過濾速度等相關因素。如果布袋與布袋之間的距離太靠近，不但會產生以上的問題，還會使箱體內氣流上升速度過快，導致煙塵排放量增加，濾料的局部過濾負荷太高和清灰力度不足。根據經驗，袋與袋之間的邊緣距離應該根據濾袋長度、氣流上升速度綜合考慮后設計，至少大于濾袋直徑的2/5(不小于40mm)。上例中應把噴吹管上的濾袋數量從16條減少到14條，每個袋長度增加到6. 9m，噴吹孑L距離增大到280mm，除塵器的過濾面積和殼體尺寸不變。這樣設計_合理可靠?；ò蹇拙鶆虿贾眠m用于中小型脈沖除塵器。疏密布置適用于大中型脈沖除塵器?；ò逶O(shè)計注意事項：1.除塵器花板應光潔平整，不應有撓曲、凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000。花板孔徑周邊要求光滑無毛刺，用彈性脹圈固定濾袋的花板孔徑公差為±8。2.花板既要承受系統負壓，又要承受濾袋、粉塵層及袋籠的重量，花板如有變形可能影響濾袋的垂直度及袋口處的密封效果，設計時在花板下部應做加強處理。
