布袋除塵器濾袋破損原因是什么（如何判斷布袋漏）-諾和環(huán)保設(shè)備

收藏首頁|手機(jī)站|企業(yè)博客| 網(wǎng)站地圖

諾和環(huán)保設(shè)備—布袋除塵器設(shè)備實(shí)力生產(chǎn)商

技術(shù)咨詢服務(wù)熱線：

18034170669

首頁

當(dāng)前位置：首頁>工業(yè)除塵設(shè)備|車間除塵設(shè)備|資訊中心>行業(yè)資訊>布袋除塵器濾袋破損原因是什么（如何判斷布袋漏）

布袋除塵器濾袋破損原因是什么（如何判斷布袋漏）

來源：諾和環(huán)保設(shè)備發(fā)布時間：2022/4/27 13:48:53

布袋除塵器破損,布袋除塵器原因查找。濾袋作為布袋除塵器的心臟，對布袋除塵器的使用效果起到?jīng)Q定性的作用。尤其高溫濾袋在整個除塵器中的所占價值比例很大，保護(hù)好濾袋，防止濾袋由于各種原因破損，一方面，可以_過濾效果，滿足排放濃度；另一方面，可以減少經(jīng)濟(jì)損失，_整個設(shè)備的穩(wěn)定運(yùn)行。

產(chǎn)地：河北省>泊頭市

供應(yīng)商：諾和環(huán)保設(shè)備

技術(shù)咨詢熱線：

0317-8315225

傳真：

0317-8315251

布袋除塵器濾袋破損原因是什么（如何判斷布袋漏）

一、濾袋破損類型

1、機(jī)械破損

主要表現(xiàn)為濾料無紡層磨破，脫落，這種現(xiàn)象是由于氣流分布不均勻，粉塵在高過濾風(fēng)速下對濾袋表面的沖刷造成的；或者由于濾袋安裝不到位，導(dǎo)致濾袋之間的摩擦而破損；或者噴吹管安裝不垂直，導(dǎo)致口部30-40公分的范圍出現(xiàn)破洞，失去過濾性能。

具體表現(xiàn)在濾袋口部破損、濾袋袋身破損、濾袋下部破損、濾袋底部破損。

（1）除塵濾袋袋口部位

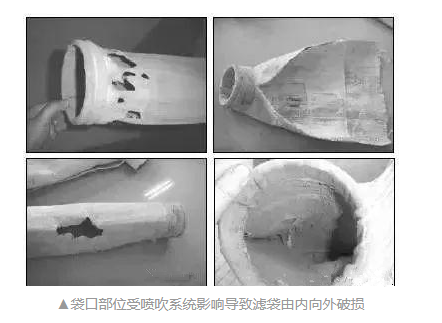

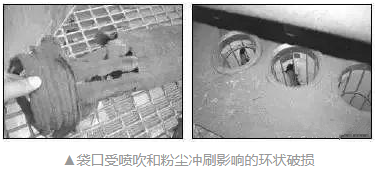

濾袋袋口部位破損多在袋口向下30-40公分以內(nèi)，多表現(xiàn)為濾料底層吹破、脫落。多為壓縮空氣過高、噴吹管歪斜、花板變形等原因造成，在安裝過程中要注意安裝的質(zhì)量。

（2）濾袋袋身位置

濾袋和骨架接觸部分長期由于脈沖噴吹導(dǎo)致接觸部分磨損，表現(xiàn)為很明顯的橫豎筋條方向磨損痕跡。要注意濾袋和骨架的尺寸配合、除塵骨架表面的光潔度等。

（3）濾袋底部破損

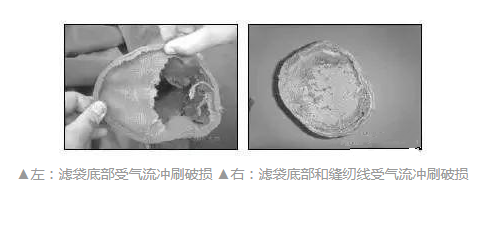

濾袋底部現(xiàn)象磨損較為常見，可能由于袋籠底部過小或?yàn)V袋過長，袋籠只能制撐袋底局部。濾袋清灰和過濾時動作過大造成濾袋底內(nèi)側(cè)磨損?；蛘叻蹓m堆積過高形成渦流磨損濾袋。

2、化學(xué)腐蝕

化學(xué)腐蝕中明顯的表現(xiàn)是除塵布袋的強(qiáng)度大幅下降，具體表現(xiàn)在酸腐蝕，堿腐蝕，氧化腐蝕和水解腐蝕等導(dǎo)致濾袋失去可以承受的過濾負(fù)荷，從而失去過濾性能。

這種現(xiàn)象主要由于濾袋的選型存在問題或者使用工況環(huán)境超了纖維的承受范圍，導(dǎo)致濾袋失去過濾性能而失效。

（1）酸腐蝕

高溫濾料一般存在酸腐蝕，以硫氧化物為主。尤其是在燃煤鍋爐電廠的煙氣除塵中，采用高硫煤，而且電袋結(jié)合項(xiàng)目，煙氣中硫氧化物含量高，可以達(dá)到5000mg/Nm3。在高溫環(huán)境下，硫氧化物形成亞硫酸、硫酸，對濾料造成酸腐蝕而失效。如煙氣中含有HF，則不能采用玻璃纖維類濾料，易酸腐蝕造成濾料失效。

一般控制煙氣運(yùn)行溫度在酸露點(diǎn)以上即可，如低于酸露點(diǎn)溫度需關(guān)閉除塵器系統(tǒng)，避免腐蝕濾袋。酸性液體還有鹽酸、硫酸、硝酸、氫氟酸等。

（2）堿腐蝕

多出現(xiàn)在鈉鹽和氨類化工生產(chǎn)工藝除塵中，例如氯化鈉、氨水、碳酸鈉等工況。對于電廠、水泥廠、垃圾焚燒廠、鋼鐵廠等領(lǐng)域的煙氣除塵出現(xiàn)較少。

（3）氧化腐蝕

氧化腐蝕指的是存在定量氧化性物質(zhì)的時候?qū)V料造成的損壞，主要為PPS類濾料的氧化腐蝕，可以對PPS類濾料造成氧化損壞的有氮氧化物、氧氣、臭氧、濃硫酸等。表現(xiàn)為PPS纖維變?yōu)樯钌易兇?，外觀完好無損，但是強(qiáng)度急劇下降，只有200N左右，接近濾料使用壽命的末期，失去過濾效果。

（4）水解

水解的定義是水分子介入纖維的高分子而引起分解的一種化學(xué)反應(yīng)。以縮聚型聚合體生產(chǎn)的合成纖維是不耐水解的。包括：聚酯、聚酰亞胺（P84）、NOMEX、COMEX。高溫、濕度及化學(xué)品這三種因素需存在才能激活水解。聚丙烯腈均聚體、PPS纖維、PTFE纖維不是產(chǎn)自縮聚型聚合體，常選來取代有水解問題的纖維。

水解痕跡多為纖維顏色混濁，濾袋強(qiáng)力嚴(yán)重下降、用手可輕易撕破，縫紉線水解后斷裂，無強(qiáng)力。

3、高溫?zé)?/span>

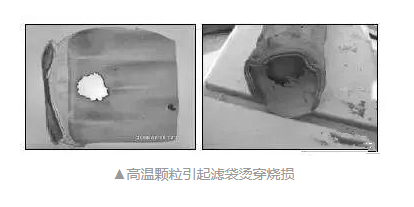

高溫?zé)频谋憩F(xiàn)主要有濾袋由于高溫導(dǎo)致收縮劇烈，嚴(yán)重硬化，甚至濾袋表面出現(xiàn)破洞，主要原因?yàn)闉V袋使用的工況條件中溫度超出濾袋的承受范圍，導(dǎo)致出現(xiàn)這種現(xiàn)象。具體為高溫的顆粒、高溫的煙氣、濾袋高溫?zé)崾湛s過大等造成濾料的損傷。

4、結(jié)露阻塞

所謂結(jié)露，通俗地講，是指含濕空氣在特定的氣壓和溫度下，析出飽和水分的現(xiàn)象。析出水分的溫度點(diǎn)稱之為露點(diǎn)。

飽和狀態(tài)下氣體壓力越高，則露點(diǎn)越低?？諝庵袧窈吭礁撸瑒t露點(diǎn)溫度越高。當(dāng)空氣中的濕含量，含濕空氣溫度低于該露點(diǎn)溫度時，過飽和空氣中會析出水分，即產(chǎn)生結(jié)露現(xiàn)象；當(dāng)空氣溫度高于該露點(diǎn)時則不會析出水分，不會產(chǎn)生結(jié)露現(xiàn)象。另外，煙氣中如含有SO2成分，則SO2含量越多，煙氣的露點(diǎn)

越高。

由于濾袋使用工況環(huán)境中水分大，與粉塵粘接在濾袋的表面，濾袋表面的微孔堵塞，導(dǎo)致設(shè)備運(yùn)行阻力高，濾袋失去過濾性能。

具體原因如下：

（1）除塵器存在漏風(fēng)現(xiàn)象

由于除塵器存在漏風(fēng)現(xiàn)象，將外界大量的冷空氣吸進(jìn)除塵器內(nèi)，使除塵器局部空氣溫度急劇下降，空氣中的水分析出，從而產(chǎn)生結(jié)露現(xiàn)象。

（2）煙氣中的含濕量過高

當(dāng)處理的煙氣中含濕量過高，過飽和的水分析出，則產(chǎn)生結(jié)露現(xiàn)象。這種現(xiàn)象在水泥干法線的窯尾除塵器上尤其突出，由于水泥干法線窯尾的煙氣一般采用增濕塔進(jìn)行冷卻調(diào)質(zhì)處理，當(dāng)所噴的水量過大，造成煙氣中的水分產(chǎn)生過飽和現(xiàn)象時會產(chǎn)生結(jié)露。

（3）煙氣溫度過低

除塵器處理的煙氣本身溫度接近或低于露點(diǎn)溫度時，也會產(chǎn)生結(jié)露。

（4）水分進(jìn)入除塵器

由于“四管爆裂”現(xiàn)象，導(dǎo)致水分進(jìn)入除塵器，造成濾袋表面結(jié)露、糊袋現(xiàn)象。

瀏覽更多關(guān)于布袋除塵器破損|布袋除塵器原因查找的內(nèi)容
